Какой кабель выбрать для кондиционера: сечение, монтаж и особенности

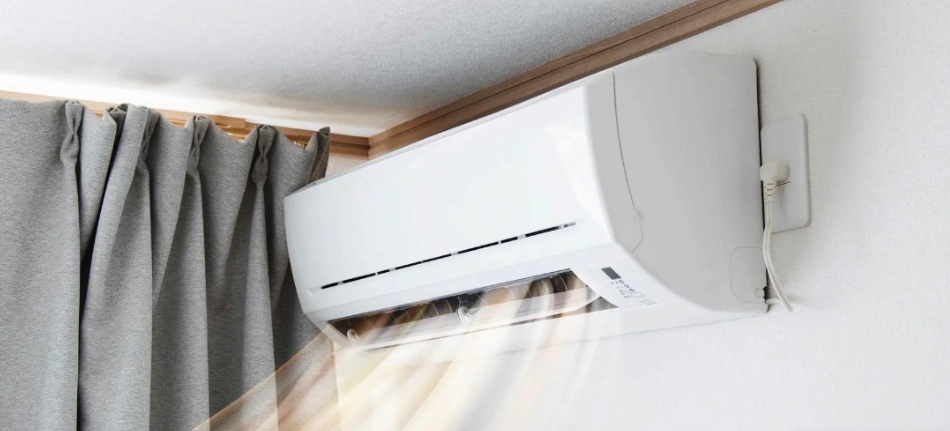

Для создания комфортного микроклимата в помещении устанавливают системы кондиционирования, наиболее востребованы из них — сплит-системы. Одна из важных задач при монтаже таких устройств — правильный подбор кабеля питания. От этого будет зависеть надежность и безопасность работы прибора.

Современные системы кондиционирования оказывают весомую нагрузку на электросеть. Не все из них можно подключить к уже существующей проводке. Стационарные сплит-системы требуют отдельной линии питания, чтобы электрическая сеть не испытывала перегрузок.

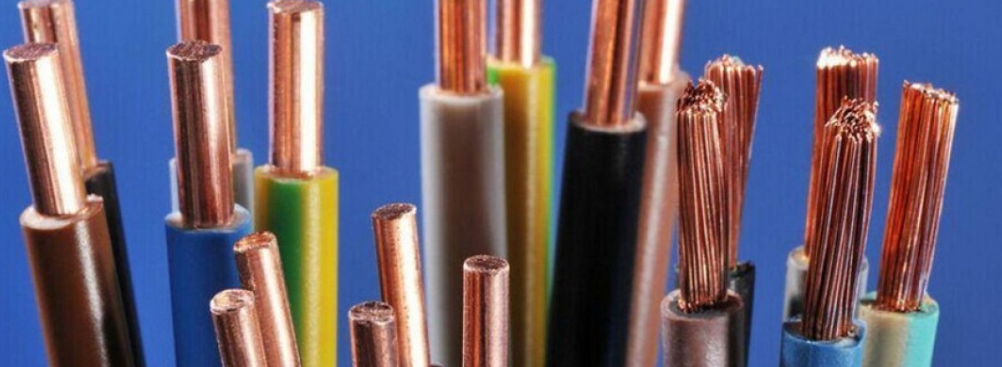

Для монтажа кондиционеров чаще всего используют силовые медные кабели ВВГнг, ВВГнг(А)-LS в негорючем исполнении, а также их ближайший аналог — NYM. Они не поддерживают горение, имеют надежную изоляцию и соответствуют требованиям безопасности.

При скрытой прокладке удобно применять изделия в плоском исполнении, например ВВГ-Пнг, жилы которого расположены в один ряд. Это упрощает укладку, особенно в узких местах. Если проводку производят открытым способом, ее рекомендуют размещать в специальных кабельных каналах из негорючего материала.

Алюминиевые провода запрещено использовать в жилищах из-за риска перегрева электропроводки.

Кабель для кондиционера и сплит-систем — обзор марок

Установка кондиционера требует специальных навыков и использования качественных материалов. Система состоит из внутреннего и наружного блоков, которые соединены проводами питания и трубками для циркуляции хладагента.

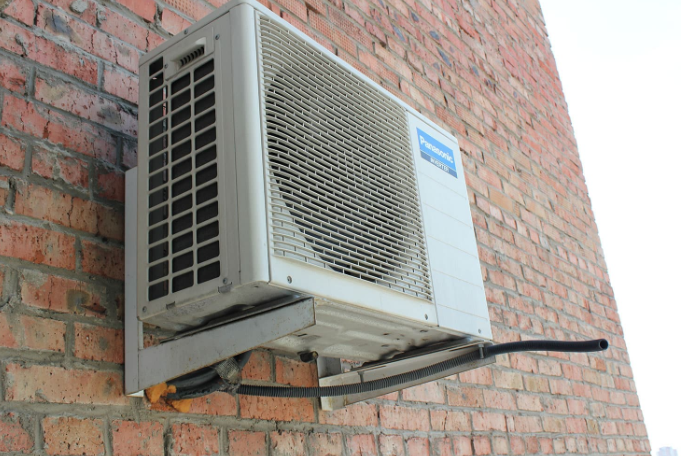

Внешний блок размещают на улице, поэтому все комплектующие должны соответствовать требованиям эксплуатации. Подойдут провода с полиэтиленовой изоляцией, которая устойчива к температурным перепадам. Жилы в них надежно защищены от ультрафиолета и попадания влаги, поэтому служат долго.

Наиболее популярные марки: ВВГнг, ВВГнг(А)-LS, NYM, ПВС

Для монтажа в квартирах и офисах в основном используют самую доступную и распространенную марку ВВГнг, ВВГнг(А)-LS, немного реже — NYM. Подробнее расскажем о каждой.

ВВГнг(А)-LS — медный силовой кабель, у которого негорючая изоляция из поливинилхлорида. Данный материал при возгорании не выделяет дыма и самозатухает вдали от источника огня. В России его выпускают большинство кабельных заводов. Изделия бывают круглой и плоской формы. Предназначены для монтажа в промышленных и жилых объектах, в бытовых сетях 220/380 В, частотой 50 Гц.

NYM — импортный аналог предыдущего варианта. Пространство между скрученными изолированными жилами и внешней оболочкой заполнено специальным составом, который придает изделию круглую форму, защищает от возгорания и попадания влаги. Данную марку выпускают в ряде европейских стран, в том числе в России. Используют для стационарной прокладки и подключения бытовых приборов, скрытой и открытой электропроводки. В отличие от ВВГнг, NYM более жесткий.

Для подключения подойдет монтажный кабель МКШ или экранированный МКЭШ. Изделие имеет защитную оболочку из ПВХ, но может быть изготовлено из полимерной композиции, которая не содержит галогенов. Отличается простотой монтажа, гибкостью, способен выдерживать высокую и низкую температуру воздуха. Встречается в простом и негорючем исполнениях.

Провода ПВС применяют только в помещениях для наружного соединения электрических приборов с розеткой, используют в удлинителях и катушках. У этих изделий гибкие многопроволочные жилы, которые не рекомендуют укладывать внутри стен и подвергать большим токовым нагрузкам, чтобы они не перегревались. Также ПВС не предназначен для уличной прокладки, потому что его изоляция плохо переносит прямые солнечные лучи и перепад температуры.

Зарубежные марки H05VV-F, H07RN-F для соединения приборов в последние годы стараются заменить российскими аналогами.

Из каких материалов должны быть выполнены жилы и изоляция

Для проводки в жилых домах и подключения бытовых приборов используют только медные жилы. Именно они лежат в основе конструкции ВВГнг и NYM. Медь обладает лучшей электропроводностью, более стойкая к перегрузкам и перегреву. Алюминиевые провода по правилам безопасности в жилищах применять запрещено.

Материал изоляции тоже имеет большое значение. Он должен быть долговечным, устойчивым к ультрафиолету и не поддерживать горение. Особенно это касается участков кабельных линий для подключения выносного блока, который расположен на открытом воздухе снаружи здания.

Иногда может возникнуть ситуация, что необходимо соединить медный провод с алюминиевым. Для этого используют специальные гильзы ГАМ или винтовые клеммы, однако мы рекомендуем избегать таких контактов и пользоваться ими только в крайнем случае. Чтобы избежать ошибок, обращайтесь к квалифицированному электрику.

Как рассчитать сечение кабеля для кондиционера

Токовая нагрузка зависит от мощности выбранного электроприбора, поэтому важно подобрать подходящее сечение проводника. Нужно также учесть номинальный ток автоматического выключателя в щитке, который защищает проводку от перегрузки и аварийных ситуаций.

Для приборов от 3 до 5 кВт рекомендуют сечение жил 2,5 мм², для более мощной нагрузки — 4 или 6 мм². Если кондиционер до 3 кВт, по расчетам может подойти провод 1,5 мм², но мы все же рекомендуем выбирать сечение не ниже 2,5 мм².

Пример расчета

Для определения нужного сечения следуйте правилам устройства электроустановок. В таблице приведены допустимые значения. Чтобы рассчитать силу тока, мощность потребителя делят на напряжение сети. Полученную величину округляют в большую сторону и подбирают соответствующее сечение из таблицы.

Например, наш кондиционер потребляет мощность 4200 Вт, тогда ток равен:

I = 4200 Вт / 220 В = 19,1 А.

Округляем это значение и получаем для трехжильного провода сечение 2,5 мм².

Опытный электромонтажник знает, какой кабель нужен для кондиционера в квартире. Специалист правильно рассчитает нагрузку, подберет необходимый маркоразмер и автоматы защиты. Если этого не сделать, электрическая сеть будет испытывать перегрузки. Может произойти перегрев и возгорание проводки.

Дополнительные рекомендации по выбору и монтажу кабеля

Самостоятельное подключение без должного опыта и знаний может привести к аварии, травме, выходу из строя оборудования, поэтому монтаж должен выполнять квалифицированный специалист.

Перед установкой убедитесь, что конкретная марка и характеристики проводов пригодны для подключения кондиционера. Проверьте внешний вид проводов, чтобы они были без повреждений. Выбирайте сечение согласно рекомендуемым расчетам, чтобы сократить риск перегрузки.

Кабельные линии заводят в помещение согласно утвержденной схемы, прокладывают параллельно и перпендикулярно друг другу. Их маркируют по правилам устройства электроустановок, чтобы правильно и безопасно подключить прибор.

Способ установки зависит от конкретной ситуации на объекте. Скрытый монтаж можно производить в штробе внутри стен из кирпича и газоблока. Наружная проводка должна быть защищена от воздействия влаги и прямых солнечных лучей. Это обеспечит долговечность и надежную работу оборудования. Независимо от типа соединения электрические контакты нужно тщательно заизолировать.

Подводим итоги

Правильный выбор и прокладка кабеля для кондиционера гарантируют безопасную работу всей системы. Важно учитывать все составляющие: сечение жил, материал изоляции, способ монтажа, условия эксплуатации. Оптимальными вариантами будут марки ВВГнг, ВВГнг(А)-LS и NYM, которые хорошо зарекомендовали себя в работе. Оставляйте заявку на нашем сайте, здесь вы найдете все необходимые материалы для монтажа.
