Кабели для систем видеонаблюдения и связи: коаксильный и витая пара

Системы видеонаблюдения в качестве источника передачи информации используют кабеля. Исключением являются лишь беспроводные системы. Кабель является инструментом для передачи сигнала от камеры к устройству обработки видеоизображения, а также, позволяют провести питание и подключить дополнительные устройства обработки информации.

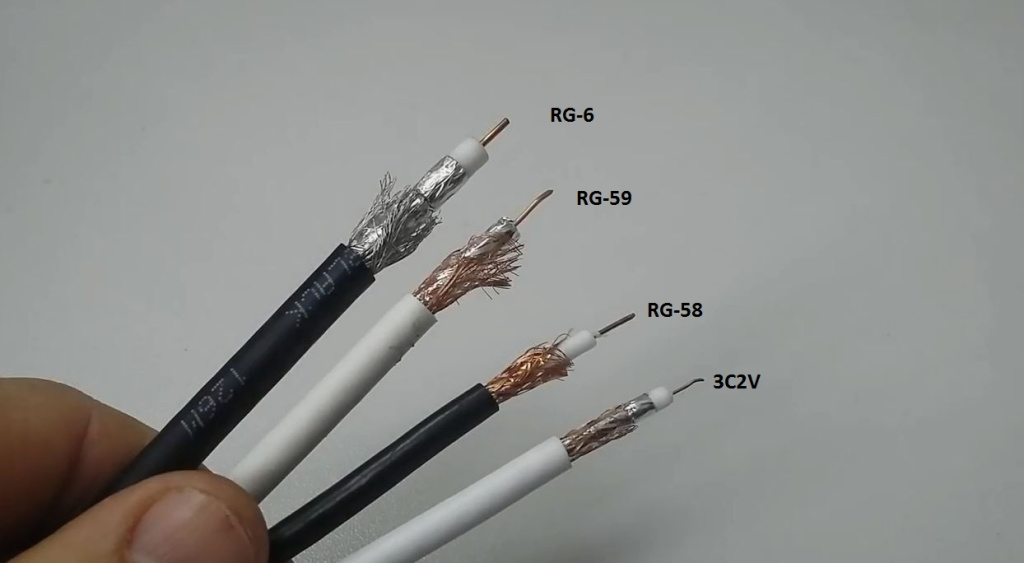

Коаксиальный кабель

Существует не так много видов кабеля для осуществления видеонаблюдения. Каждый вид кабеля предназначен для определенных целей и случаев. Итак, разберем 3 основных вида кабеля для систем видеонаблюдения.

Аналоговые камеры зачастую используют для подключения к системе коаксиальный кабель. Он схож по функционалу на провод, который используется для подключения телевидения или к другому приемнику информации. Структура кабеля состоит из жилы, диэлектрика и защитной оболочки, его также принято называть экраном. Жила кабеля зачастую состоит из медной проволоки, которая обернута диэлектриком. В свою очередь, диэлектрик, который покрыт толстым слоем, защищен от внешних воздействий экраном. Эта оболочка позволяет защитить информацию, передаваемую по кабелю, от ненужных помех, а также потерь. Таким образом осуществляется подача целостного сигнала. В видеонаблюдении чаще всего применяют марки кабеля РК-75-2-13, РК-75-4-12

В видеонаблюдении используют кабели коаксиального типа разных марок, нацеленные на разные условия и задачи. Так, для прокладки кабеля, необходимо учесть такие параметры, как: условия, место и длину. Исходя из этих значений и выбирают необходимую марку кабеля.

Дополнительные параметры коаксиального кабеля:

• диаметр изоляции;

• величина затухания информации;

• сопротивление;

• гибкость.

К преимуществам кабеля такого вида стоит отнести ее устойчивость к помехам разного рода, возможность передачи сигнала разного вида и приемлемую цену. Недостатками являются: дороговизна коннекторов, ограничения в расстоянии передачи сигнала, низкий порог к устойчивости.

Комбинированный кабель для видеонаблюдения

Системы видеонаблюдения, использующие передачу сигналов и питание устройств с одного места, принято оснащать кабелями комбинированного вида. Такие кабели подключаются как к аналоговым, так и к цифровым устройствам. Этот кабель является родственником коаксиального кабеля, так как использует те же технологии с одним отличием, в ее основе содержаться провода для питания и подключения других устройств для передачи сигналов. Использование такого кабеля исключает прокладку дополнительных проводов для обеспечения работоспособности системы. К недостаткам такого кабеля стоит причислить ее высокую стоимость по отношению к коаксиальному виду.

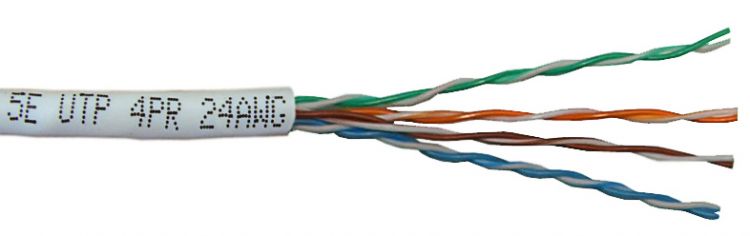

Кабель витая пара

Данный вид кабеля используют, зачастую, для прокладки видеосистемы на расстояниях, превышающие 300 м и больше. Кабель позволяет протянуть систему до 3 км. Под одной оплеткой кабеля может содержаться множество кабелей для разных целей, что позволяет провести питание, передачу сигналов по одной линии и задействовать остальные провода для осуществления других манипуляций с камерой.

Существует 3 вида кабеля витая пара, которые отличаются по строению.

• UTP. Простой кабель, в которой нет дополнительной защиты от помех, состоящий из 8 проводов. Этот тип обладает низкой устойчивостью к помехам, что не позволяет проложить такой кабель вблизи с источниками электромагнитных волн.
• FTP. Кабель защищен дополнительной оболочкой из фольги. Благодаря защите от помех, сигнал, вблизи источников помех, устойчив. Однако не позволяет превышать 8 диаметров в радиусе изгиба.
• STP. Имеет оболочку из медной оплетки. Кроме того, каждый из проводов обеспечен дополнительной оболочкой и экраном от помех.

Достоинством применения витой пары является количество проводов внутри кабеля, которые позволяют подключить к системе разнообразный функционал. Стоит отметить и ее низкую стоимость по отношению к коаксиальному кабелю.

Кабель в IP видеосистеме

Этот тот же самый кабель витой пары, UTP вида, который обжат коннекторами RJ-45. Позволяет подключить цифровые камеры IP формата на больших расстояниях, с использованием дополнительных свитчей, которые позволяют соединить кабели между собой для обеспечения беспрерывной подачи сигнала.
