Современная бытовая техника и электроника создают повышенную нагрузку на электрическую сеть. Если в доме старая проводка или ее монтаж сделан с нарушениями, высок риск перегрева, искрения и образования дугового разряда. Чтобы предотвратить аварию и пожар, используют устройство защиты от дугового пробоя.
Что такое дуговой пробой и его опасности
Это явление возникает, когда электричество проходит через зазор между двумя токопроводящими элементами или сквозь дефектную изоляцию. Чаще всего происходит от механических повреждений кабеля из-за перегибов, защемлений.
Другими причинами могут быть: скопление пыли и влаги, старение и разрушение изоляции, перегрев, ненадежный электрический контакт, ослабленные винтовые соединения в розетках и выключателях. Пробой могут вызвать скрытые дефекты в проводке, неправильный электромонтаж, работа оборудования с высокими нагрузками.
Образование дуги вызывает выделение большого количества тепла. Высокая температура оплавляет изоляцию, прожигает металл, может привести к повреждению оборудования и пожару. Дуговые разряды сложно предотвратить без специальных средств защиты.
Распространенные опасности:
- Выделение большого количества тепла в месте повреждения;
- Искрение, обугливание, нагар, тление изоляции;
- Возгорание, распространение огня;
- Порча электроники и бытовой техники;
- Поражение электрическим током.
Как работает УЗДП
Прибор непрерывно контролирует параметры электрической сети, анализирует и выявляет опасные колебания электричества. Встроенный анализатор оценивает амплитуду, характер и длительность таких колебаний. Устройство распознает появление дугового разряда и автоматически отключает электрическую цепь.
Применение УЗДП сокращает риск пожаров из-за неисправной проводки. Их рекомендуют устанавливать в школах, детских садах, больницах, социально значимых объектах с большим количеством людей. Особенно актуальна установка в старых домах с деревянными перекрытиями, на объектах с повышенной нагрузкой сети.
Во время использования мощных бытовых приборов могут образовываться искры. УЗДП отличает опасные всплески электричества от безопасных и срабатывает лишь по необходимости. Система реагирует не на величину тока, а на характер его протекания. Предотвращает развитие аварийной ситуации, возгорания, защищает технику от повреждения, не допускает ложных срабатываний.
Механизм работы устройств защиты от дугового пробоя
Ключевые этапы:
- Регистрация сигнала об изменении параметров тока;
- Обработка поступивших данных и их сопоставление с опасным разрядом;
- Определение реальной угрозы и принятие решения о срабатывании;
- Отключение цепи в момент подтверждения дугового пробоя.
Назначение:
- Защита от дугового пробоя;
- Защита от токов перегрузки и короткого замыкания.
Применение:
- Применяется в целях однофазного переменного тока 230 В 50 Гц для защиты зданий и сооружений в распределительных, учебно-распределительных щитах у основания одной или нескольких концевых цепей стационарной электроустановки, в щитах квартирных и других станций.
Преимущества:
- Наличие в конструкции встроенного автоматического выключателя;
- Компактное исполнение для установки в электрощит;
- Защищает от пожароопасного искрения;
- Защищает от перенапряжения;
- Соответствует ГОСТ IEC 62606-2016.
Материалы:
- Корпус выполнен из пластика, не поддерживающего горение.
- Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Комплектация:
- УЗДП;
- Руководство по эксплуатации. Паспорт – 1 шт;
- Индивидуальная упаковка – 1 шт.
- Производитель
- IEK
- Производитель
- IEK
- Производитель
- EKF
- Производитель
- CHINT
- Производитель
- CHINT
- Производитель
- CHINT
- Производитель
- EKF

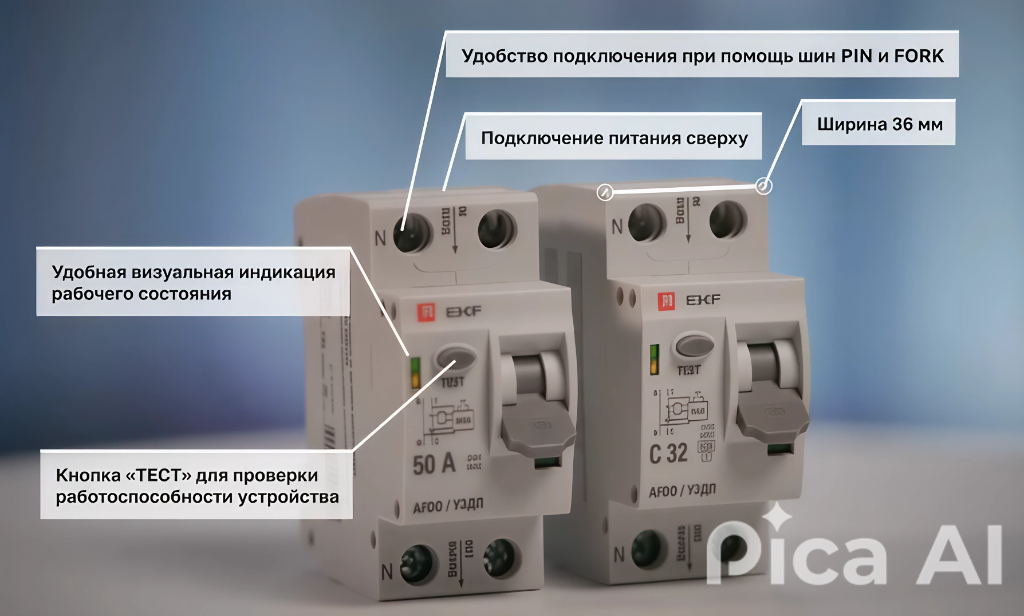

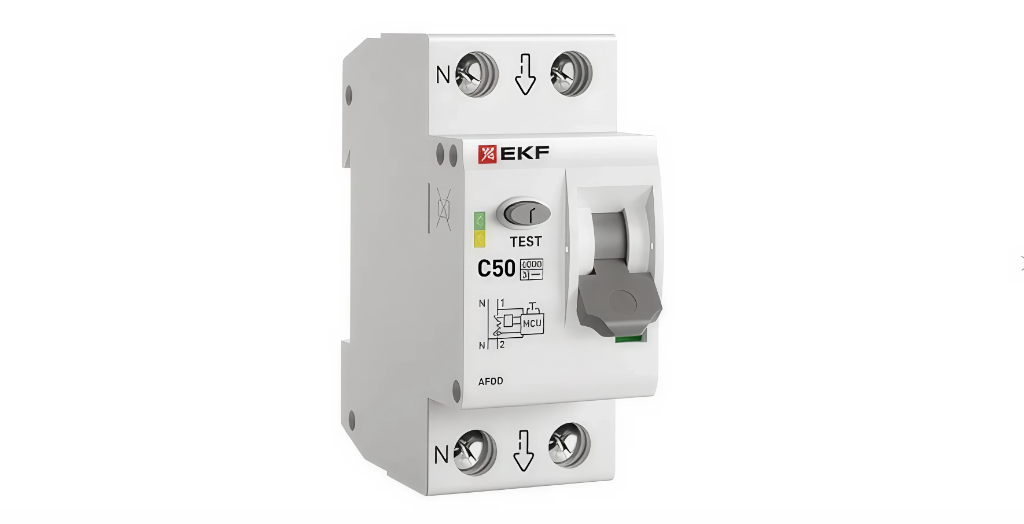

Строение и конструкция устройства защиты от дугового пробоя
Аппарат предотвращает риск аварии на ранней стадии. Имеет внешние сходства с автоматическим выключателем, но отличается внутренней конструкцией. Рассмотрим устройство УЗДП, которое содержит следующие элементы:
- Датчики контроля характеристики тока;
- Усилитель сигнала;
- Анализирующий модуль, который среди всех колебаний выявляет опасные;
- Автоматический механизм размыкания цепи (электромагнитный расцепитель);
- Система защиты от ложных срабатываний;
- Корпус с контактами и индикаторами.
Прибор выпускают в виде отдельного модуля для монтажа на дин-рейку в электрощите либо совмещенным в одном корпусе с автоматом или УЗО. Современные модели оснащают функцией самотестирования, чтобы проверять работоспособность системы без отключения электросети.
Преимущества использования УЗДП
Устройство защищает жилище от возгорания и пожара в результате искрения и образования дуги. Соответствует международным стандартам безопасности, просто в эксплуатации и не требует обслуживания. Срок службы составляет от 10 до 15 лет.
Прибор применяют в жилых многоквартирных и частных домах, офисах, больницах, промышленных объектах. Он продлевает ресурс электропроводки, защищает ее от перегрева и преждевременного старения. Диагностика неисправностей на раннем этапе помогает выявить скрытые дефекты проводки до возникновения серьезной аварии.

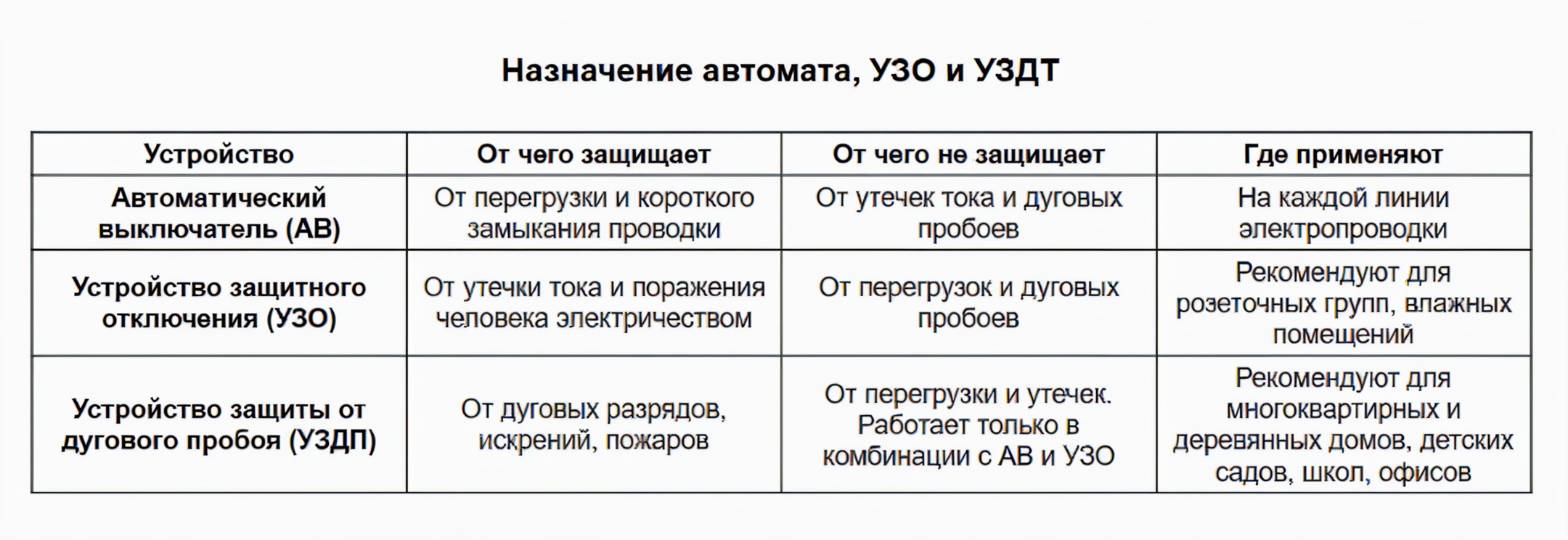

Совместное применение автоматических выключателей, УЗО и УЗДП обеспечивает максимальную безопасность, расширяет их функционал. В результате получают комплексную защиту от перегрузки, короткого замыкания, утечки тока, дугового разряда.
Где ставить УЗДП: монтаж и подключение

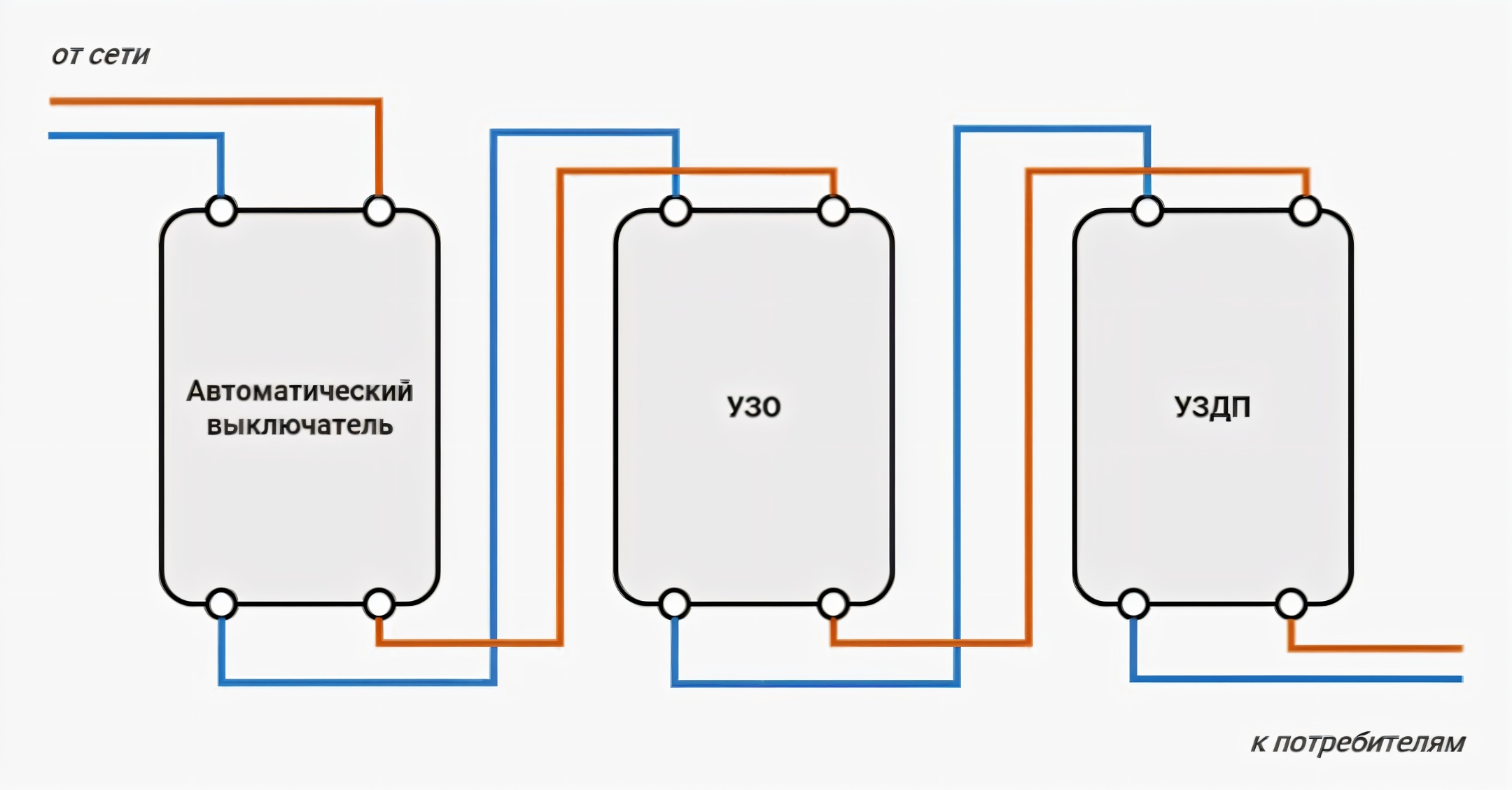

Модуль УЗДП устанавливают на дин-рейку последовательно с автоматическим выключателем в электрическом щите. Встречаются комбинированные модели, в которые встроены функции автомата защиты. В этом случае отдельный выключатель перед УЗДП не нужен.
Чтобы прибор работал правильно, его монтируют согласно инструкции производителя. Кабели соединяют с клеммами УЗДП по схеме подключения. На корпусе изделия обозначают место входа и выхода проводников. Чаще всего устройство ставят на группы розеток и в места с повышенным риском образования дуги. Это особенно актуально для влажных зон и помещений со старой проводкой.
Если аппарат сработал, его включают вручную поднятием рычага управления. Повторные отключения свидетельствуют о наличии неисправности, которую нужно найти и устранить. Характерными признаками могут быть: запах гари, оплавление изоляции, нагрев корпуса розеток или выключателей, потрескивание.
Чем больше электрическая сеть разделена на группы, тем проще обнаружить неисправный участок. Сначала обесточивают групповые автоматы в щите, а затем поочередно включают каждый из них. Во время включения наблюдают за работой УЗДП. Если произошло повторное срабатывание на одном из автоматов, неисправность следует искать именно в этой линии.
Основные этапы установки:
- Отключение питания в щитке;
- Монтаж устройства на дин-рейку;
- Подключение фазного и нулевого проводника к клеммах согласно схеме;
- Проверка надежности контактов и правильности соединений;
- Включение питания и тестирование прибора с помощью кнопки «тест» на корпусе.
Советы по выбору УЗДП
Монтаж электротехники должен проводить квалифицированный электрик. Мастер знает, как подключить УЗДП правильно. Рекомендуем устанавливать устройство защиты, автоматы и УЗО одного производителя, чтобы избежать сложности с совместимостью аппаратов.
Выбирайте модели в соответствии с условиями эксплуатации: устойчивость к пыли, влаге, перепадам температуры. Обратите внимание на номинальный ток и тип устройства. Также убедитесь в наличии сертификата соответствия требованиям безопасности и паспорта качества на изделие.
Не размещайте рядом с источниками помех. После монтажа обязательно проводите тестирование прибора. Регулярно проверяйте его работоспособность.
Где купить устройство защиты от дугового пробоя
Теперь вы знаете, что этот аппарат незаменим в электрике, своевременно предотвращает образование дуги, повышает уровень пожарной и электрической безопасности.
Купить УЗДП можно в специализированных магазинах электротехники, строительных гипермаркетах или интернете. Рекомендуем приобретать кабельную и электротехническую продукцию только у проверенных поставщиков. На нашем сайте вы найдете подходящие варианты оборудования для дома и офиса. Оставьте заявку, с вами свяжется персональный менеджер и проконсультирует по всем вопросам.
