Рекомендации по маркировке КЛС
Требованием государственных стандартов и правил эксплуатации линий связи ко всем установленным и введенным в эксплуатацию КЛС применяется электронная маркировка. Она выполняется для упрощения поисковых операций существующих рабочих проводниковых зон, и аналогично для выполнения разбивки трассы оптоволоконных кабелей, не имеющих брони.
Электронные метки пассивного типа созданы на основе колебательного контура, выдающего резонансную частоту, отвечающую характеристикам обозначаемых линий. Для обозначения телекоммуникационных объектов, применяются метки, окрашенные в оранжевую краску, обладающие частотными характеристиками 101.4 кГц. Такой показатель и его цветовое обозначение определены требованиями стандарта APWA, который используется для электронных меток всеми заводами-изготовителями проводниковой продукции стран ЕС. Элементы пассивных маркеров устанавливаются над КЛС во время выполнения монтажно-ремонтных работ. Уровень углубления их не должен превышать 1.5 м.

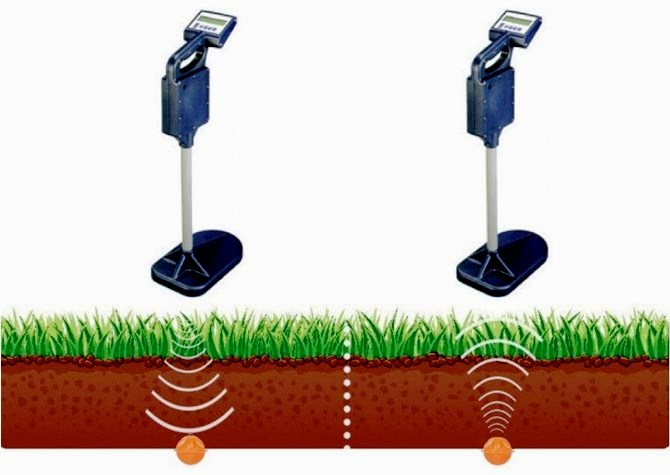

В процессе поисковых работ, маркероискатель сформировывает электромагнитное поле. По конструкционному исполнению контура колебания, метка форму диаграммы:
- Дипольный отклик;
- сферический отклик.
Маркировка при укладке КЛС в траншее
Для обозначения кабелей связи проложенных в траншеях разрешается применение маркеров, которые укладываются в котлован над кабелем связи, после завершения трамбовочных земляных работ с уровнем не выше 150 мм. При установлении меток на кабелях с неметаллической защитной оболочкой, разрешается размещение меток прямо на нем.
При размещении КЛС в грунтах скального типа с глубиной 50 см и меньше, разрешается снижение уровня до наименьшей границы для вида установленной метки, обозначенного заводом-изготовителем. При укладке кабелей методом усиленной защиты под кирпичной или бетонной конструкционной защитой, они устанавливаются над защитным сооружением, после уложенного слоя из просеянного песка, толщиной не менее 10 см.
Маркировка линий связи уложенных бестраншейным методом
В процессе укладки КЛС в почву I-III групп без обустройства траншей с использованием кабелеукладочной автотехники, необходимо применять метки, закрепив их жесткой проволокой. Они устанавливаются в щель над проводом, после утрамбовывания почвы на уровне не выше 200 мм над проводом.
Для обозначения прямолинейных трасс метки устанавливают с шагом 50/100 м друг от друга. Этот промежуток определяют мерным шнуром. В зонах поворота КЛС, положено убавлять промежуток между ними, но не меньше чем до 1.06 м, для дипольных меток и 3.0 м - сферических.
Маркирование КЛС вдоль дорог и водоемов
При выполнении укладки КЛС по обочине автодорог на насыпном участке, метку размещают над кабелем таким образом, чтобы промежуток от него до наружной плоскости откоса был не меньше уровня залегания. При пересечении всех видов дорог и трамвайных путей маркеры устанавливают на обе стороны над окончанием ПХВ — трубки.
Маркеры необходимо ставить над линией связи, в не затапливаемом месте на берегу либо в искусственно созданных возвышенностях. При установке переходов через водные объекты, берега которых обладают гранитной облицовкой метки, закладывают над концами металлических труб либо у смотрового люка. При резервировании КЛС на проходах через водные объекты маркеры размещают над концами такого кабеля.
