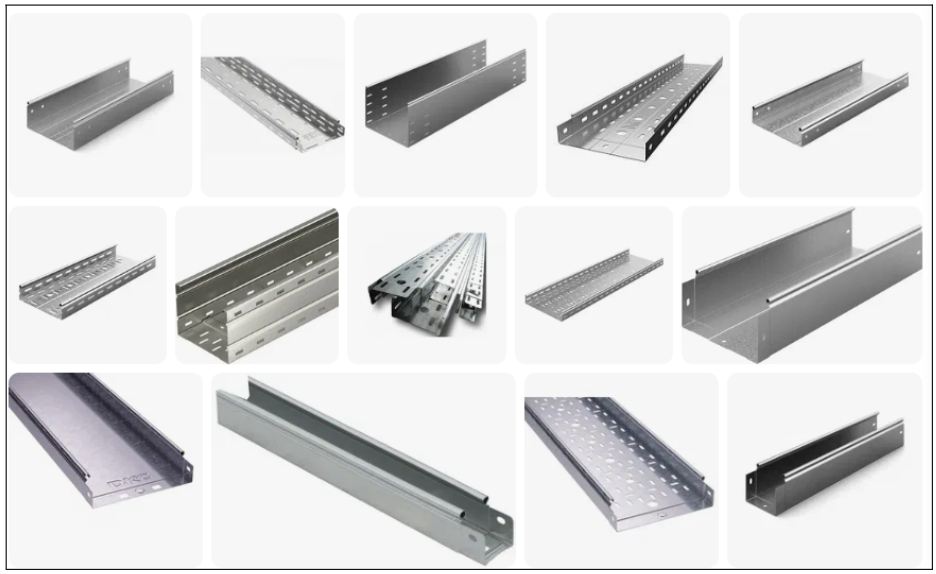

Кабельные лотки: виды, материалы и как правильно выбрать
Содержание
Кабельные лотки — востребованные элементы электромонтажа. Они служат основой для прокладки кабельных линий в системах электроснабжения, пожарной безопасности, видеонаблюдения в жилых домах, коммерческих и промышленных зданиях. Защищают провода от повреждений, внешних воздействий, придают трассе аккуратный вид, упрощают доступ, монтаж и техобслуживание. Используются в помещениях и на улице.

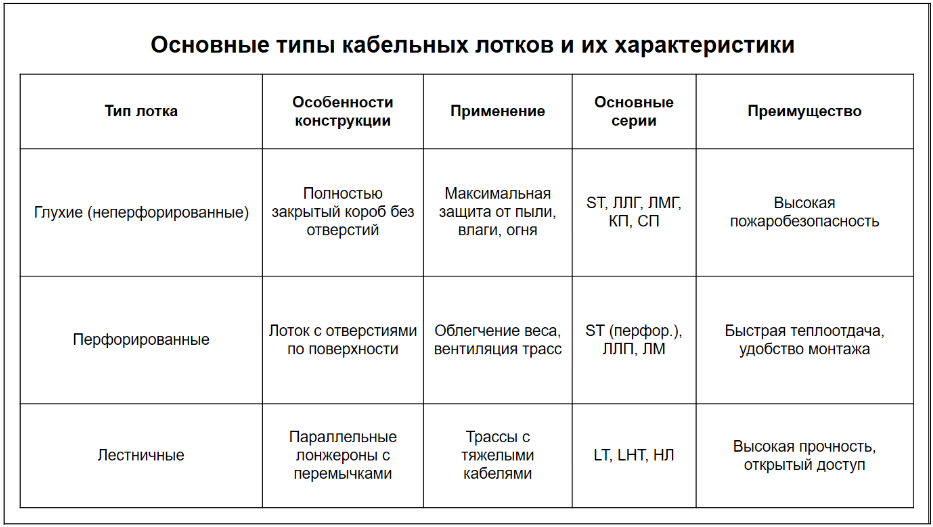

Виды кабельных лотков
Изделие выглядит как герметичный короб или профиль открытого либо закрытого типа. Чаще всего изготавливается из металла, пластмасс, полимерных композиций и других материалов.
Производство, монтаж и эксплуатация лотков должны соответствовать государственному стандарту, который определяет их размеры, формы и виды. Комплект кабеленесущей конструкции обычно включает основание и при необходимости крышку для герметизации и защиты от внешних воздействий. Внутри лотка размещают кабельные линии.
Стандартная длина достигает 2–3 метров, ширина — обычно от 5 до 60 см. Для соединения отдельных участков применяют винтовые, пазовые и прочие разновидности крепежа. Правильная сборка напрямую влияет на прочность и надежность всей системы.
Конструктивно лотки делятся на перфорированные, глухие, лестничные. Рассмотрим каждый тип подробнее.

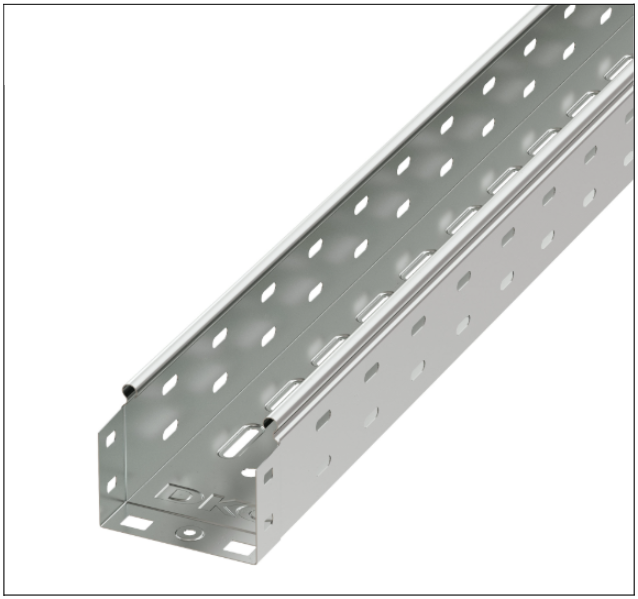

Перфорированные
Оснащены по всей поверхности отверстиями для вентиляции, хорошо подходят для сухих помещений, но не рассчитаны на высокую влажность. Перфорация уменьшает массу конструкции, улучшает теплоотвод от кабелей, упрощает монтаж оборудования и дополнительных аксессуаров.
Основные разновидности:
- ST с перфорацией — облегченные конструкции для слаботочных систем, освещения и электроснабжения. Соединение секций внахлест повышает жесткость и ускоряет монтаж;
- ЛЛП — лоток листовой перфорированный, оснащен специальным соединительным замком;
- ЛМ — лоток монтажный перфорированный, облегченный вариант без замка с болтовыми креплениями.

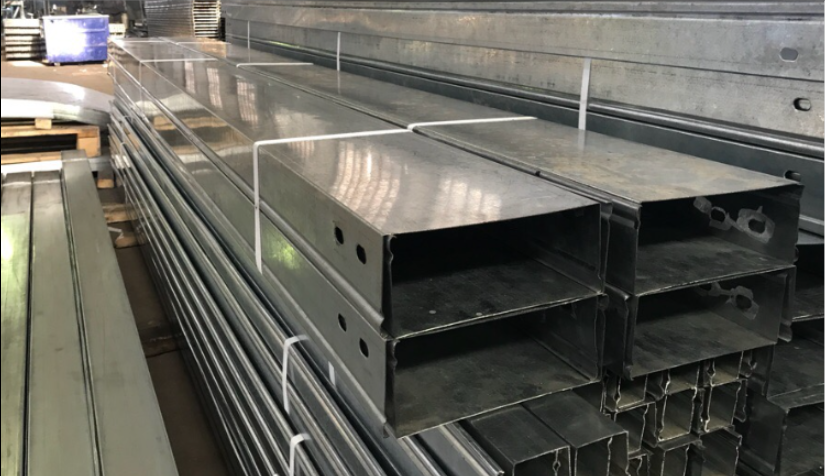

Глухие
Сплошные конструкции, которые обеспечивают максимальную защиту кабельных линий от влаги, пыли и механических повреждений. Эти изделия представляют собой цельные металлические короба без отверстий. Отсутствие доступа воздуха снижает риск распространения огня в случае пожара. Антикоррозионная защита глухих лотков достигается с помощью горячего цинкования или порошковой окраски.
Популярные серии:
- ST — инновационные модели с круглыми замками;
- ЛЛГ — лоток листовой глухой из цельного профиля с V-образным замком для крышки;
- ЛМГ — лоток монтажный глухой, у которого крышка фиксируется дополнительными элементами, но нет замка и антикоррозионного покрытия;
- КП (короб прямой) — стандартная конструкция с крышкой и соединительными элементами;
- СП (секция прямая) — модульный элемент трассы, который совместим с ЛЛГ.

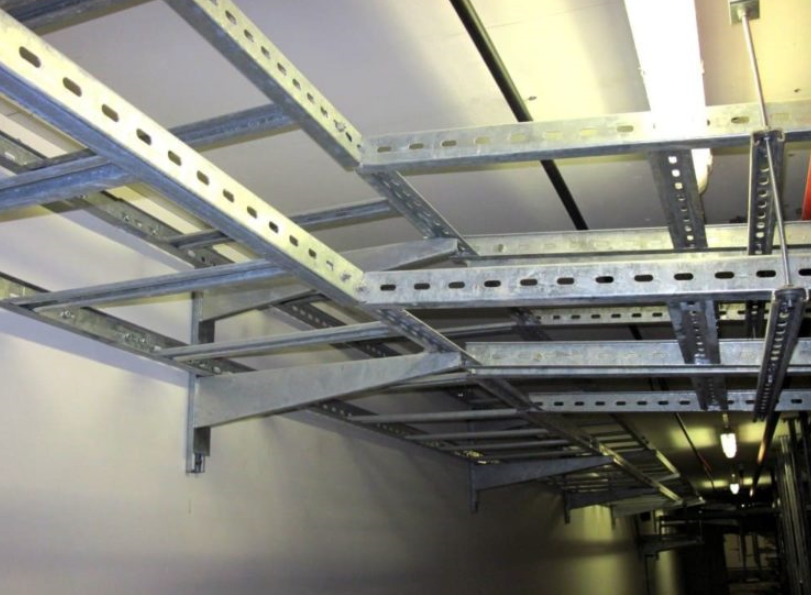

Лестничные
Состоят из двух продольных лонжеронов, которые соединены между собой поперечными перемычками. Благодаря легкости конструкции, они обеспечивают хорошую циркуляцию воздуха, однако их используют в основном в сухих помещениях.
Ребра жесткости придают дополнительную прочность при малом весе. Такие варианты применяют внутри производственных помещений, они рассчитаны на тяжелые кабельные трассы.

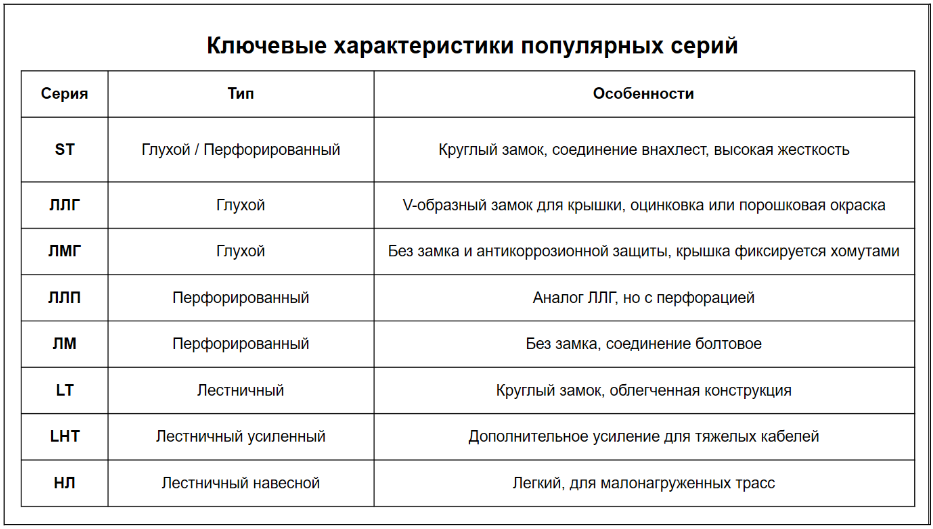

Распространенные серии:
- LT — лестничные лотки с круглым замком и соединением внахлест;
- LHT — усиленный вариант LT с дополнительными ребрами жесткости. Рассчитан на прокладку особо тяжелых многожильных кабелей;
- Навесной лоток НЛ — облегченная конструкция для трасс с небольшой нагрузкой.
Материалы изготовления
Штампованные металлические конструкции производят из стали и других сплавов, защищают антикоррозионным покрытием. Для помещений подходят лотки холодного цинкования, а для улицы — горячего цинкования. Дополнительную защиту им придает покраска эмалью.
На объектах с агрессивными условиями применяют модели из нержавеющей стали и специальных композитных материалов.
Пластиковые конструкции представляют собой легкие профили для слаботочных и силовых кабелей, которые устанавливают в офисных зданиях и жилых помещениях. Их преимущества: относительно малый вес, гибкость, невысокая цена. Недостатки — низкая механическая прочность и деформация при нагреве.
Железобетонные изделия используют для укладки трасс в грунте. Они обеспечивают надежную защиту от влаги и внешних нагрузок. Наиболее востребованы при строительстве крупных энергетических объектов.
- Конфигурация лотка
- Угловые
- Плоскость поворота
- Горизонтальная
- Конфигурация лотка
- Угловые
- Плоскость поворота
- Вертикальная

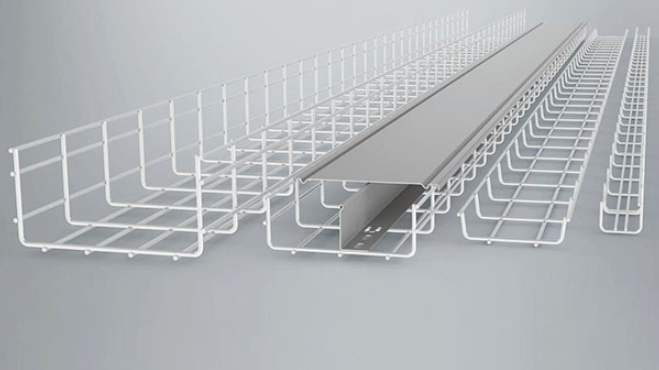

Форма, конструкция и способ изготовления
Различные типы кабельных лотков имеют свои конструктивные особенности. Среди всего многообразия исполнений наиболее распространенные: открытые, закрытые, перфорированные и глухие.
Катаные модели изготовляют из цельного металлического листа. Они бывают сплошными и перфорированными, подходят для горизонтальных трасс и наружного применения. Закрытые модели оснащены герметичной крышкой. Перфорация стенок помогает естественному охлаждению кабелей, но снижает защиту от влаги и пыли. Такие варианты применяют в основном в сухих помещениях.
Лестничные лотки состоят из штампованных боковых панелей, которые соединены перемычками. Предназначены для открытых участков линий, выдерживают большие массы проводов. Проволочные делают из сварной проволоки в виде решетки. Это оптимальный вариант для горизонтальных трасс с небольшой нагрузкой.
Кабеленесущие системы собирают при помощи стыковочных элементов и специальных креплений. Длина секций бывает в среднем от 2 до 3 метров. Отверстия вдоль лотка позволяют выводить кабели в любом удобном месте. Металлические модели сохраняют форму даже при резких перепадах температуры и надежно защищают проводку от повреждения, вибраций, неблагоприятных внешних условий.
Конструкции прикрепляют к стенам и потолку саморезами, дюбель-гвоздями. Для удобства монтажа дополнительно используют: угловые элементы, ответвители, переходники, т-образные и крестовые соединители. Комплексное использование аксессуаров увеличивает прочность и долговечность кабельной трассы.
Критерии выбора
На что следует обратить внимание:
- назначение системы — силовая или слаботочная;
- тип кабелей, требования пожарной безопасности;
- количество и масса кабелей, несущая способность профиля;
- условия эксплуатации — помещение, улица, наличие агрессивной среды;
- необходимость вентиляции, охлаждения системы;
- класс защиты от пыли, влаги и коррозии;
- способ монтажа — горизонтальный, вертикальный, потолочный, настенный.
Выбирайте ширину и высоту профиля с запасом, чтобы кабели свободно размещались внутри. При больших выделениях тепла рекомендуют укладку линии в один слой. Если нужна вентиляция и естественное охлаждение кабелей, выбирайте перфорированные или проволочные варианты исполнения. Они же подойдут, наряду с навесными модификациями, если нужна экономия монтажных усилий и позволяет масса кабельной линии.
В случаях частого обновления или модернизации сети предпочтительны лестничные профили. Они выдерживают самый большой вес кабелей. На объектах с высокими требованиями пожарной безопасности используйте только глухие конструкции. Закрытые сплошные лотки с крышкой обеспечивают максимальную степень защиты от пыли и влаги.
Внутри помещений допускают использование холоднооцинкованных изделий, для улицы и влажных помещений предпочтительнее варианты горячего цинкования или из нержавеющей стали. При выборе оценивайте антикоррозионную устойчивость, толщину защитного слоя и условия эксплуатации, особенно если трасса должна проходить на улице или в агрессивной среде.
Преимущества металлических кабельных лотков
Перечислим ключевые достоинства:
- высокая прочность и надежность конструкции;
- легкость и удобство монтажа;
- широкий ассортимент размеров;
- многофункциональность;
- устойчивость к внешним воздействиям;
- дополнительная защита.
Подводим итоги
Теперь вы знаете, какие виды лотков подойдут для вашего случая: надежно защитят провода от внешних факторов и повысят срок их службы. При проектировании и прокладке трассы лучше обратитесь к профессионалам. В каталоге нашей компании вы найдете весь ассортимент кабеленесущих конструкций и аксессуаров для дома, офиса и промышленных объектов.
