Кабель для сварочного аппарата: сечение, диаметр, другие особенности
Содержание
Для качественной и безопасной сварки необходимо надежное оборудование и комплектующие. Незаменимый элемент — кабель для питания сварочного аппарата (инвертора) и подключения электродов. Изделие передает высокие токи от источника к электрододержателю и обратно через зажим массы. В статье расскажем, как правильно подключать сварочные кабели, на что обратить внимание при их выборе и эксплуатации.
Требования к проводам для инвертора

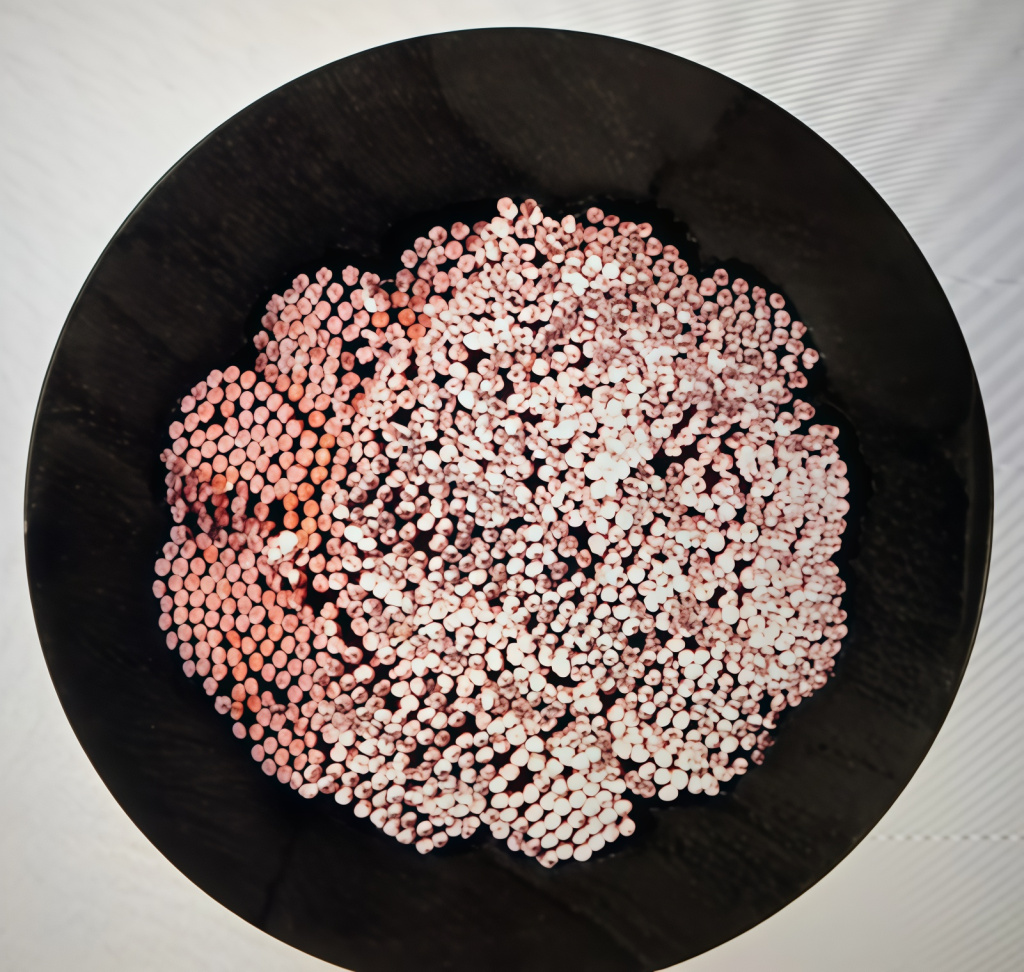

Сварочные кабели имеют гибкую медную жилу, которая устойчива к перекручиванию и постоянным изгибам. Повышенная гибкость достигается за счет многопроволочной структуры токопроводящей жилы. Чем больше в ней проволок, тем выше гибкость.
Важная характеристика жилы — сечение, которое измеряют в мм². Оно прямо пропорционально количеству тока, которое способен пропустить через себя проводник. Чтобы он не перегревался, нужно правильно подобрать сечение.
Диаметр сварочного кабеля показывает его толщину вместе с изоляционным слоем и оболочкой.
Износостойкая изоляция сварочного кабеля из резины или ПВХ-пластиката обеспечивает защиту от механических повреждений, различных химических веществ, ультрафиолетового излучения и высоких температур.
Ключевые требования, которым должны отвечать изделия:
- Кабель должен выдерживать высокие токовые нагрузки и импульсные режимы, кратковременные перегрузки в зависимости от характеристики инвертора. Это особенно актуально при дуговой ручной сварке.
- Повышенная гибкость, эластичность для удобства работы.
- Устойчивость к пыли, влаге, абразивным элементам, тепло- и морозостойкость, чтобы внешняя оболочка не растрескивалась и не разрушалась.
- Маслобензостойкость, устойчивость к агрессивным средам, солнечному излучению. Это важно для производственных и промышленных объектов.
- Положения технических регламентов и государственных стандартов. Изделия должны пройти необходимые испытания и сертификацию.
Какой кабель нужен для сварочного аппарата: подходящие марки

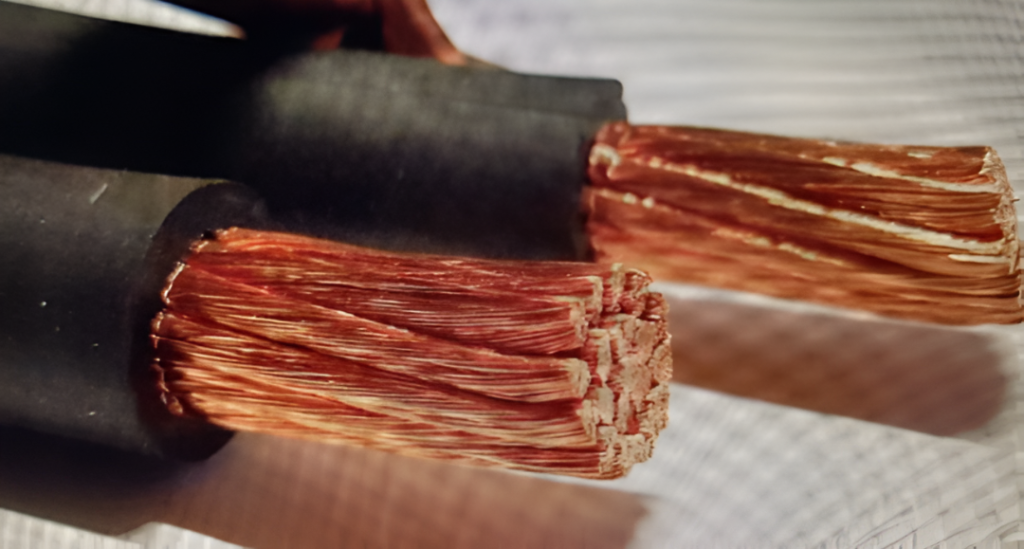

Чаще всего используют гибкую марку КГ с резиновой оболочкой и изоляцией. Также пользуется популярностью маслобензостойкие исполнения КГН. Их применяют для подключения к ручным и полуавтоматическим аппаратам. Температурный диапазон: от -40 до +50 °C.
В условиях аномально низких температур хорошо подходит холодостойкое исполнение КГ-ХЛ. Изделие сохраняет гибкость и эластичность при работе на морозе до -60 °С.
Для питания инвертора применяют силовые марки ВВГнг, ВВГнг(А)-LS и их зарубежные аналоги, в более редких случаях — монтажные МКЭШ. Не рекомендуем использовать для питания установочные провода ПуГВ и бытовые шнуры ШВВП, у них меньшие токовые нагрузки, они не рассчитаны для сварочных работ.
Выбор сечения и длины
Сечение сварочного кабеля выбирают исходя из максимального тока сварки, допустимого падения напряжения в цепи, протяженности линии. Небольшой запас по сечению увеличивает срок службы изделия, защищает от перегрева, не допускает падения мощности на дуге. При увеличении длины сварочного кабеля необходимо пропорционально увеличить его сечение.

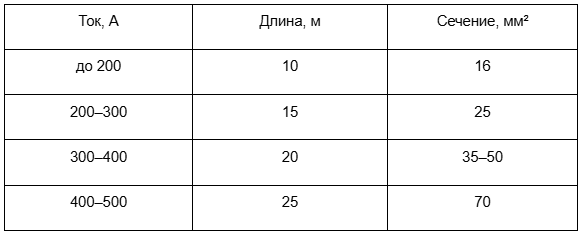

Рекомендуемые значения величин:
Подключение кабелей к сварочному аппарату
Сварочный держак подает ток к электроду, проводник массы замыкает цепь на свариваемую деталь, а питающий провод — соединяет оборудование с электрической сетью 220/380 В. Ошибки в подключении могут привести к поражению током, выходу устройства из строя, перегреву, нестабильной работе.
Как соединить сварочный кабель:
- обесточьте аппарат;
- установите прямую полярность (держак — «плюс», масса — «минус», для большинства электродов) или обратную (держак — «минус», масса — «плюс», для сваривания нержавейки, алюминия);
- подключите держак и массу к соответствующим выходам аппарата;
- проверьте плотность соединения;
- подключите к сети через автомат защиты провода питания;
- корпус аппарата должен быть заземлен;
- при смене режима сварки переподключайте провода согласно инструкции.
Типы соединений:
- быстросъемные коннекторы — наиболее распространенный тип, который обеспечивает быстрое подключение, замену, надежный контакт;
- болтовое соединение сварочного кабеля — используют в мощных стационарных установках;
- штырь-гнездо — устаревшая разновидность. Считается менее надежной, встречается в старых аппаратах;
- клеммы заземления — применяют для подключения к корпусу изделия или массе.
Каким способом запрещается соединять сварочные кабели
Не подключайте провода под напряжением, это опасно для жизни и здоровья. Не используйте неисправные коннекторы и соединители, чтобы контакт не искрил и не перегревался. Сильный нагрев места соединения указывает на плохой контакт.
- Производитель
- OBO Bettermann
- Производитель
- DKC
- Производитель
- Трансэнерго
- Производитель
- Siemens
- Производитель
- Hyperline
- Производитель
- NAVIGATOR
Кабель питания инвертора
Соединяет инвертор с электрической сетью 220/380 В, он также должен быть устойчивым к перегрузкам и перегреву. Сечение выбирают в соответствии с мощностью аппарата, оно бывает в диапазоне от 2,5 до 10 мм². Для распространенных инверторных аппаратов на 220 В обычно используют ВВГнг(А)-LS 3x2,5 или 3x4 мм². Иногда применяют импортный аналог NYM и другие.
Выбор сечения в зависимости от мощности:
Кабель для заземления
Для обеспечения безопасности, защиты от поражения током, стабилизации электрической цепи необходимо надежное заземление. Для этого к корпусу аппарата подключают заземляющий проводник. Он может быть любой конструкции, чаще многопроволочный медный, лучше — с лужеными жилами, с сечением не менее 16 мм².
Рекомендации при покупке
Приобретайте товар только у проверенного поставщика, не экономьте на качестве. Проверяйте внешний вид изделия, чтобы не было трещин и видимых повреждений.
Обращайте внимание на правильное сечение кабеля для сварочного аппарата, чтобы избежать перегрузки и аварии. Материал жилы должен быть однородным, с характерным медным отливом, без потемнений и окисления. Выбирайте тип изоляции в зависимости от задач и условий применения, она должна сохранять эластичность даже при низких температурах.
Проверяйте наличие паспортов качества, сертификатов соответствия, другой технической документации. В паспорте должны быть указаны: марка изделия, материал изоляции и оболочки, сечение жил, наименование производителя, год выпуска, результаты проведенных испытаний и соответствие стандартам.
Правила эксплуатации
Перед началом работ осмотрите оборудование. Проверьте целостность изоляции, чтобы не было повреждений и обрывов. Не допускайте сильных растяжений, перегибов и лишних перекручиваний проводов.
Не превышайте допустимый ток нагрузки, чтобы не было аварии и возгорания. Для надежного контакта и избежания нагрева используйте специальные зажимы, наконечники. При подключении соблюдайте полярность. Регулярно подтягивайте резьбовые соединения.
Храните провода в сухом месте, периодически очищайте оболочку от пыли и загрязнения. Избегайте продолжительного воздействия прямых солнечных лучей.
Правильно подключенные провода обеспечивают стабильную дугу, безопасность, минимальные потери мощности. Если сомневаетесь, обратитесь к специалисту за помощью или внимательно изучите инструкцию от вашего аппарата.
Подводим итоги
Теперь вы знаете особенности подключения инвертора, какой длины должен быть сварочный кабель. Правильный выбор и своевременное обслуживание продлят срок службы оборудования, обеспечат безопасность и качество проводимых работ.
В нашем каталоге кабельно-проводниковой продукции вы найдете необходимые товары для сварки, ремонта и электромонтажа. Оставьте заявку на сайте, наши специалисты помогут выбрать сварочный кабель нужной марки и проконсультируют по всем вопросам.
