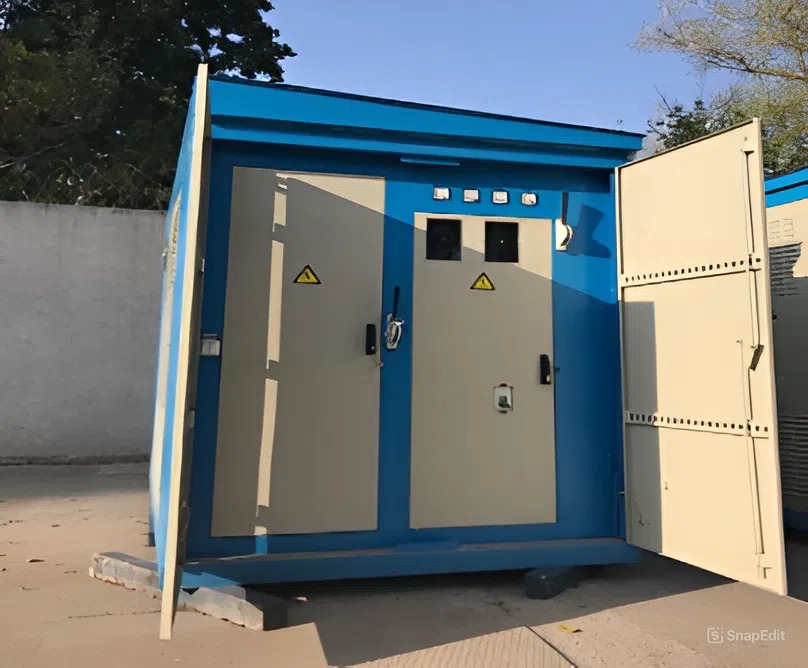

Что такое комплектная трансформаторная подстанция?

Это многофункциональная электротехническая установка для приема, трансформации и распределения электрической энергии. Комплекс содержит силовой трансформатор, распределительные устройства высокого и низкого напряжения, различные приборы защиты, автоматики, управления.

В статье расскажем, что такое КТП в электрике, приведем базовую классификацию по разным типам и функциям, рассмотрим устройство и назначение.

Устройство комплектных трансформаторных подстанций и их назначение

Электричество вырабатывают электростанции и передают на дальние расстояния по линиям электропередач под высоким напряжением. Это минимизирует потери энергии при ее передаче. Чтобы преобразовать такое напряжение до значений 220/380 В, устанавливают КТП.

Расшифровка КТП — комплектная трансформаторная подстанция. Устройство незаменимо в системах электроснабжения в различных отраслях. Обеспечивает надежное и безопасное питание объектов строительства, городской инфраструктуры, сельскохозяйственных и производственных предприятий. Преобразует высоковольтное напряжение 6, 10, 20 кВ от магистральных линий в более низкое 0,4 кВ, далее передает и распределяет эту электроэнергию потребителям.

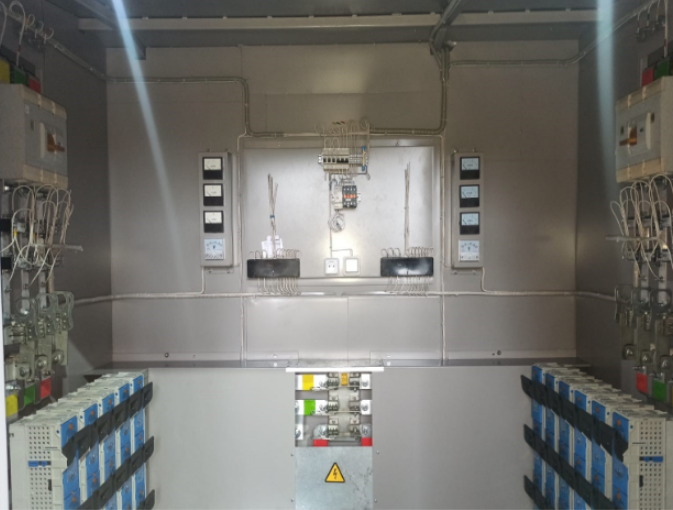

Комплектация

Трансформаторные подстанции состоят из следующих основных элементов:

• вводные кабельные линии от питающей сети высокого напряжения;
• масляный или сухой силовой трансформатор — понижает напряжение до нужного значения;

• распределительное устройство высокого напряжения (РУВН) — подает напряжение на трансформатор, коммутирует, защищает сеть от перегрузок и коротких замыканий;
• распределительное устройство низкого напряжения (РУНН) — распределяет пониженное напряжение потребителям;
• система автоматики, учета и телеметрии — контролирует режимы работы, интегрирует КТП с автоматизированными системами управления;
• системы освещения, вентиляции и обогрева;
• корпус — защищает оборудование от внешних воздействий.

Особенности конструкции

Подстанции КТП поставляют с завода на место назначения в собранном виде полностью готовыми к эксплуатации. В большинстве случаев корпус — металлический или железобетонный, надежно защищает от механических повреждений, осадков, перепадов температуры. Для стабильной работы в различных климатических условиях устанавливают вентиляцию и обогрев.

Модульная конструкция позволяет быстро менять характеристики и функциональность подстанции, по необходимости добавлять в схему дополнительные защитные устройства и аппаратуру. Для повышения уровня пожарной безопасности и удобства обслуживания содержимое КТП разделяют по отсекам. Некоторые модели оснащают антивандальной защитой, которая ограничивает несанкционированный доступ к системе.

Условия эксплуатации

КТП рассчитаны на работу в различных климатических зонах при температуре от -60 до +50 °C. Их могут устанавливать в закрытых помещениях и на открытом воздухе, в условиях повышенной влажности и запыленности. При соответствующем исполнении установка может безопасно работать в сейсмически активных районах. Все модели подключают к надежному заземляющему контуру, оснащают защитными устройствами от перенапряжений и молний.

Области применения

• объекты жилой и коммерческой недвижимости, офисы, торговые центры;
• заводы, малые и крупные промышленные предприятия;
• насосные станции, зернохранилища, элеваторы, фермерские хозяйства, другие объекты сельхозназначения;
• временное электроснабжение на строительных площадках и в местах устранения аварии;
• железнодорожная инфраструктура, логистика, объекты телекоммуникации;
• вокзалы, автомобильные заправки, склады.

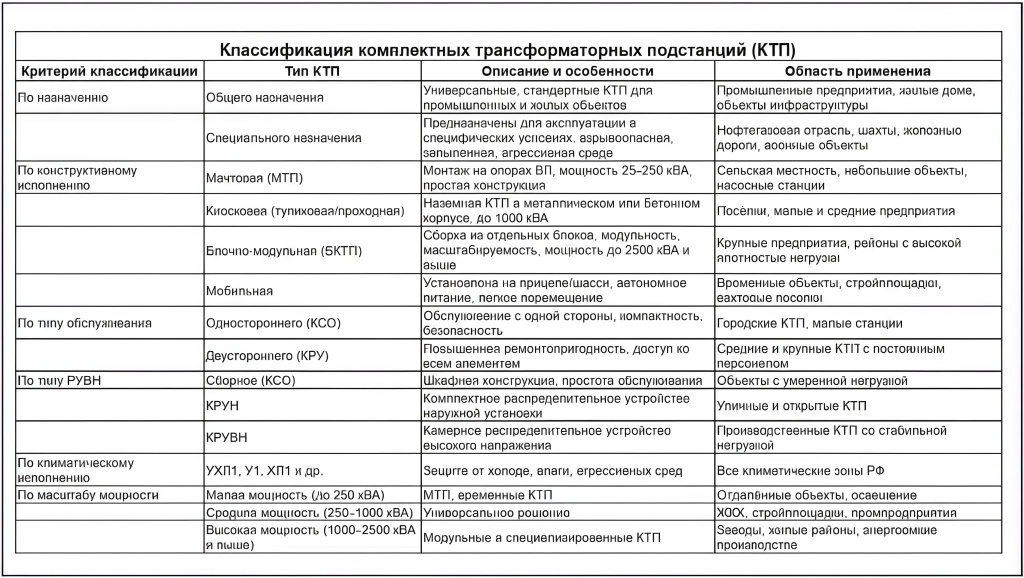

Классификация по функционалу

Комплектная трансформаторная подстанция — это универсальная электротехническая установка, которая имеет общее и специальное назначение. Модели общего назначения проектируют для объектов энергетики, промышленности, ЖКХ, строительства. Они обладают высокой совместимостью с разными типами нагрузок.

Специального назначения — для нефтегазовой и горнодобывающей промышленности. Выпускают во взрывозащищенном исполнении, с усиленным виброустойчивым корпусом, дополнительными защитными элементами. Специальные модели применяют также на железных дорогах, военных и химических объектах.

Дополнительные критерии классификации:

• целевое назначение;
• условия эксплуатации, климатическое исполнение;
• число трансформаторов в сборке;
• способ монтажа: стационарные, передвижные;
• напряжение.

Преимущества КТП

• компактность и гибкие условия размещения практически в любой местности;
• минимальные сроки монтажа на объекте;
• надежность, безопасность, современные системы защиты;
• возможность увеличения мощности, масштабируемость;
• оснащение автоматизированными системами контроля и управления электроникой, телеметрия, диспетчеризация.

Подходящие товары

Камеры сборные КСО-366

Цена: По согласованию

В наличии

В корзину Подробнее

Камеры сборные КСО-386

Цена: По согласованию

В наличии

В корзину Подробнее

Камеры сборные одностороннего обслуживания серии КСО-298

Цена: По согласованию

В наличии

В корзину Подробнее

Комплексные трансформаторные подстанции КТП

Цена: По согласованию

В наличии

В корзину Подробнее

Разъединитель ПЦ с центральным приводом

Цена: По согласованию

В наличии

Характеристики

Производитель

EKF

В корзину Подробнее

Виды комплектных трансформаторных подстанций и тип исполнения

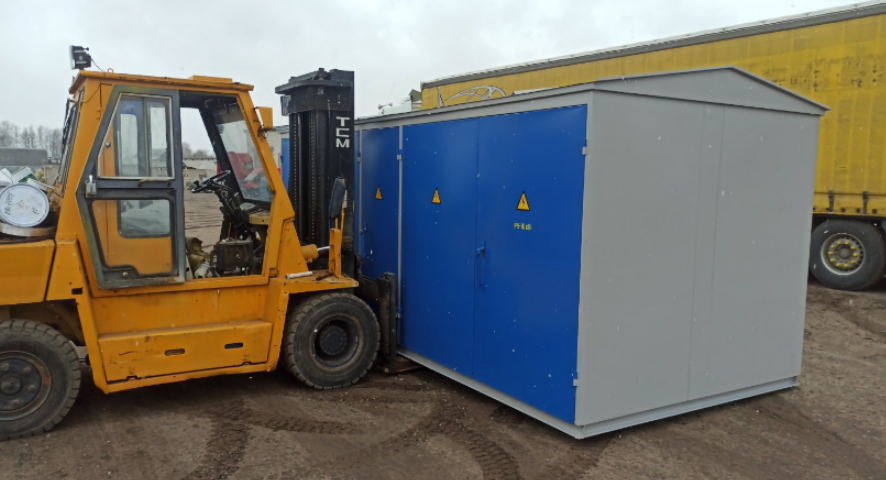

Киосковые

Отдельно стоящие металлические или бетонные сооружения различной мощности. Иногда их устанавливают на фундамент. Бывают тупиковыми и проходными. Применяются для электроснабжения жилых районов, производств, объектов социальной инфраструктуры. Отличаются повышенной пожарной безопасностью.

В комплект входит внутренний отсек для РУВН, трансформаторное отделение, шкафы или блоки РУНН, системы вентиляции и отопления.

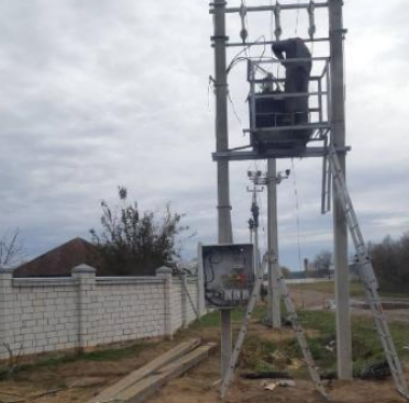

Мачтовые (КТПМ, МТП)

Сравнительно легкие конструкции, которые размещают на столбах и опорах. Их в основном используют в сельской местности и на объектах с небольшой мощностью потребления.

Они недороги, компактны, просты по конструкции и удобны в использовании. Требуют визуального контроля, обслуживают их с автовышки, подъемника или лестницы. В состав входит разъединитель, предохранители, ограничители перенапряжений, трансформатор, навесной РУНН.

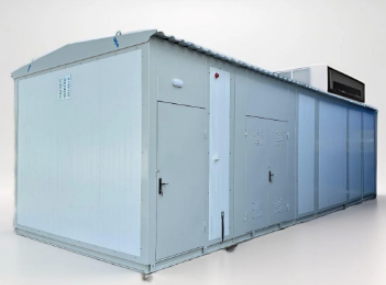

Блочно-модульные (БКТП)

Сборные конструкции из нескольких отсеков и отдельных функциональных блоков. Имеют возможность дооснащения оборудованием, модернизации на месте монтажа, легко масштабируются.

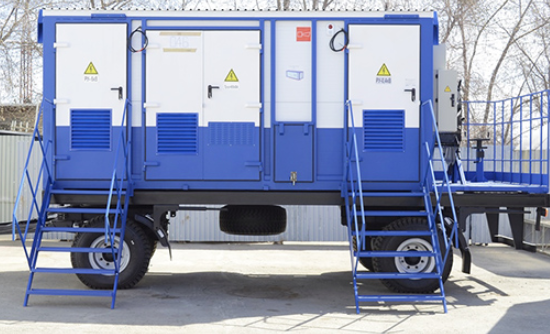

Мобильные

Применяют для временного электроснабжения на стройках, при ремонтных работах и устранении аварии на основной подстанции. Их монтируют на автошасси и прицепах.

Камеры сборные одностороннего обслуживания (КСО)

Разновидность распределительных устройств в виде металлических шкафов, которые применяют в составе КТП для РУВН. Внутри размещают различные выключатели нагрузки, трансформаторы тока и напряжения, устройства защиты и сигнализации, органы управления. Благодаря металлическому корпусу КСО обеспечивает безопасность персонала с возможностью одностороннего обслуживания.

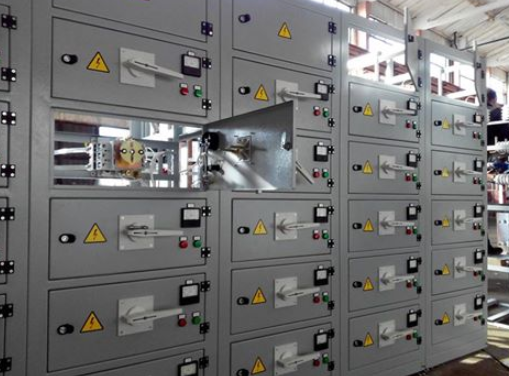

Тип обслуживания

• внутри установки — персонал заходит в стационарную КТП, проводит диагностику, проверяет исправность работы оборудования;
• без внутреннего обслуживания — доступ к аппаратуре находится снаружи, чаще применяют в компактных и мачтовых моделях.

Тип РУВН

Распределительное устройство в зависимости от возложенных задач и требований по надежности и безопасности может иметь различную комплектацию.

Простая бюджетная схема содержит разъединители и предохранители: первые обеспечивают видимый разрыв цепи и безопасное отключение; вторые — защищают трансформатор и другое оборудование от перенапряжения и короткого замыкания. Не допускают частых коммутаций под нагрузкой.

Более надежная схема имеет выключатели нагрузки, которые применяют совместно с предохранителями для включения и отключения под нагрузкой. Вакуумные выключатели обеспечивают высокий уровень безопасности и надежности, защищают от коротких замыканий, перегрузок с возможностью повторного включения. Применяются в современных блочно-модульных моделях для автоматизации и дистанционного управления.

В электроустановках с высоким уровнем напряжения, от 35 кВ и выше, используют компактные элегазовые выключатели, которые обеспечивают надежную коммутацию.

Тип РУВН выбирают в соответствии с категорией надежности потребителя, схемы электроснабжения, требованиями к управлению.

Величина и масштаб КТП

Мощность КТП выбирают с учетом схемы питания, текущих потребностей и перспективных нагрузок, требований по резервированию.

Маломощные, от 25 до 160 кВт, устанавливают для частных потребителей в коттеджных поселках, для работы сравнительно небольших нагрузок; средней мощности (250 – 630 кВт) — подходят для производств, фермерских хозяйств. Большую мощность, от 1000 до 2500 кВт и выше, используют крупные промышленные объекты и распределительные сети.

Что нужно учесть при установке КТП

На этапе проектирования предусматривают доступ для обслуживания, проезда пожарной и специальной техники. Получают технические условия и согласовывают установку с энергосберегающей организацией.

Выбирают место размещения, чтобы минимальное расстояние до зданий и объектов соответствовало нормам правил устройства электроустановок (ПУЭ). Рассчитывают заливку фундамента, защиту от снежных заносов и подтопления, по необходимости — антивандальную защиту.

Проектируют надежный заземляющий контур и молниезащиту, планировку траншей, кабельных вводов, соединений. Для транспортировки к месту назначения учитывают наличие подъездных путей.

Мы рассмотрели основные типы комплектных трансформаторных подстанций и их назначение. Универсальность, разнообразие конструкций и исполнений позволяют подобрать оптимальное решение под ваши задачи. У нас в каталоге вы найдете все необходимое электротехническое оборудование и комплектующие для сборки своей электрической подстанции.
