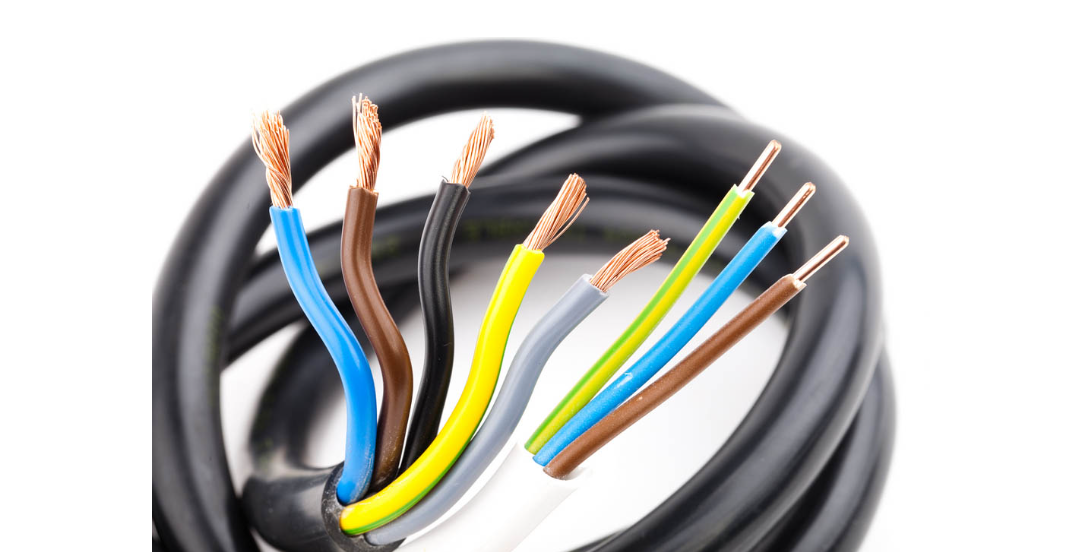

Допуски кабельных изделий: нормы, отклонения и контроль качества
В производственном процессе возможны небольшие отклонения по физико-техническим и электрическим характеристикам. Существуют стандарты на кабельно-проводниковую продукцию, которые регулируют эти отклонения в пределах допустимых значений. Их соблюдение необходимо для безопасной эксплуатации изделий и подключаемого оборудования. В статье рассмотрим основные допуски и их особенности, какие отклонения считаются нормой, а какие — нарушением.
Что такое допуски кабельных изделий
Термин «допуск» в кабельной промышленности означает допустимое отклонение фактического параметра от заявленного в технической документации. Отклонения в допустимых пределах могут быть по длине, диаметру, толщине изоляции, массе, электрическим характеристикам. Превышение предельно допустимых значений считается нарушением.
- Производитель
- Эра
- Производитель
- Эра
- Производитель
- Hyperline
- Производитель
- Hyperline
- Производитель
- Hyperline
Почему необходимо соблюдать допуски
Контроль допусков гарантирует безопасную и надежную работу электрических сетей, повышает срок службы кабельных изделий. Соответствие нормам и требованиям помогает избежать травм и аварий.
Недобросовестные производители экономят на производстве и стараются удешевить конструкцию кабеля. Занижение сечения жилы повышает электрическое сопротивление и приводит к перегреву проводника, оплавлению изоляции, возгоранию.
Недостаточная толщина изоляционного слоя и внешней оболочки увеличивает риск электрического пробоя, что опасно для жизни и здоровья людей. Превышение диаметра изделия не настолько критично, однако может затруднить монтаж кабельных линий.
Виды допусков
Допуски разделяют по параметрам, которые прямо или косвенно связаны с безопасностью и эксплуатационными свойствами изделия. Самые распространенные: геометрические, электрические, массогабаритные.
Геометрические нормируют форму и сечение жилы, диаметр и округлость кабеля в поперечном разрезе, толщину изоляции и оболочки.
Электрические — наиболее важные, они регулируют норму сопротивления токопроводящих жил, стойкость к пробою диэлектрика.

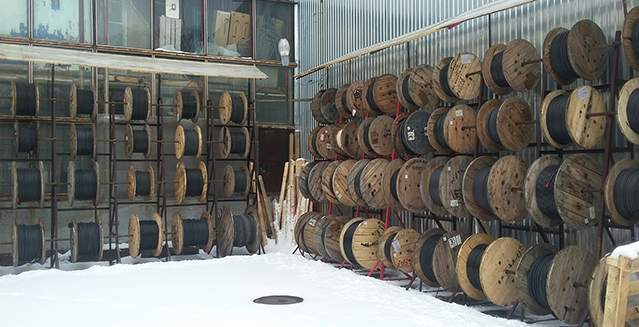

Массогабаритные определяют вес готового изделия и тару. Если масса кабеля не превышает 50 кг, то его скручивают в бухту. Если изделие весит более 50 кг, то его наматывают на кабельный барабан. Это деревянная или металлическая катушка, которая предназначена для защиты от повреждения, хранения и транспортировки кабельной продукции.
Нормативная база
Чтобы обеспечить единый подход к качеству и безопасности, разработаны национальные и международные стандарты с нормами и допусками. Документы определяют ключевые параметры конкретного изделия, допустимый диапазон отклонения и методы проверки. В разных странах требования могут отличаться, но в настоящее время все стандарты приводят к единообразию — гармонизируют.
В России и странах Таможенного Союза действуют международные госты и технические регламенты безопасности. Все документы гармонизированы с европейскими и мировыми, поэтому можно равнозначно применять отечественный и импортный кабель.
Сравнение российских и международных стандартов
Международные и европейские электротехнические стандарты во многом схожи с российскими. Все они регламентируют требования безопасности кабельной продукции, регулируют производственный процесс на всех этапах и контроль качества.
Контролирующий орган по результатам проверки выдает производителю сертификат соответствия на продукцию. Производитель обязан соблюдать требования госстандартов и нормативно-технической документации.
Как читать таблицы допусков

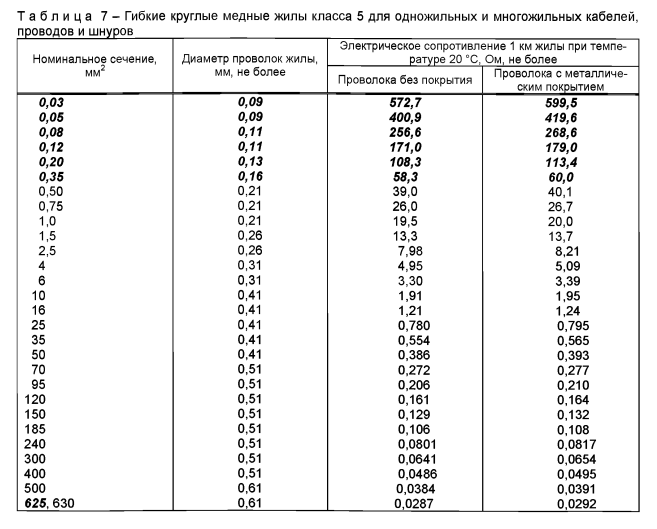

В справочных таблицах указывают номинальные значения ключевых параметров и их допустимые отклонения. Чтобы определить предел отклонения, нужно сравнить табличные данные с имеющимися характеристиками образца.
Основные виды отклонений в кабельной продукции
По сечению жил
Это одно из самых опасных отклонений. Заниженное сечение жилы увеличивает токовую нагрузку и приводит к перегреву. Недобросовестные производители экономят на меди и алюминии и выпускают усеченный кабель с заведомо заниженной нормой.
По толщине изоляции и оболочки
Недостаточная толщина приводит к пробоям и быстрому старению. Стандарты на конкретные типы кабелей допускают незначительное отклонение в зависимости от напряжения. Проверку выполняют микрометром и оптическими измерительными приборами. На современном оборудовании установлены автоматизированные системы контроля, которые выявляют все несоответствия по толщине.
По длине
Согласно ГОСТ допускается положительное или отрицательное отклонение длины в пределах ±1 %. Измерение проводят с помощью автоматических счетчиков. На практике это не всегда возможно реализовать, поэтому производитель согласовывает с заказчиком допуски на длину кабеля ГОСТ и норму отклонения. Существуют также допуски по массе, диаметру и овальности изделия.
Как производители контролируют допуски
Отдел технического контроля (ОТК) на предприятии следит за качеством продукции на каждом этапе производства. Многоуровневая система проверки минимизирует выход брака и гарантирует качество.
Начинают проверку с входного контроля качества сырья, из которого изготовляют кабель. Затем поэтапно контролируют производственный процесс на соответствие требованиям безопасности и нормативной документации.

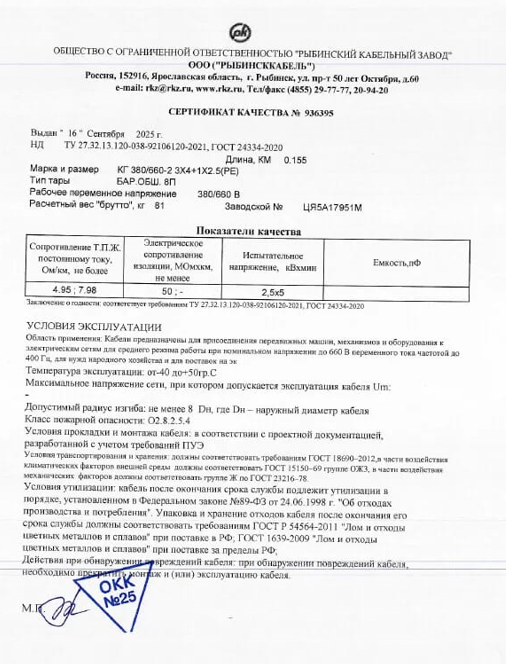

Перед приемкой готовой продукции проводят механические и электрические испытания контрольных образцов. По итогам измерений на выпущенную партию выписывают протокол приемо-сдаточных испытаний и паспорт качества с печатью ОТК.
Измерительное оборудование и методики
Автоматические системы контроля на современном оборудовании измеряют геометрические параметры и длину провода при намотке. Для измерения толщины изоляционного слоя и диаметра используют микрометры и оптические измерители. С помощью электрических омметров измеряют сопротивление токопроводящих жил и определяют норму отклонения. Тензометры используют для измерения силы натяжения и деформации при проверке прочности оболочки.
Примеры брака
- Заниженное сечение жилы — одно из грубейших нарушений технологии производства, часто приводит к перегреву, оплавлению изоляции, возгоранию;
- недостаточная толщина изоляции — повышает риск пробоя диэлектрика и короткого замыкания;
- нарушение шага скрутки или формы жил может стать причиной неправильного монтажа или повреждения оболочки при укладке кабеля.
Практические рекомендации для закупщиков и монтажников
Рекомендуем работать только с проверенными поставщиками и не гнаться за выгодой. Перед закупкой нужно проверить документы качества на приобретаемый товар. У поставщика обязательно должны быть сертификаты и паспорта. Убедитесь, что продукция соответствует требованиям стандартов и нормам безопасности. Это поможет избежать покупки контрафакта, незапланированных расходов, аварийных ситуаций.
Как проверить кабель на соответствие заявленным допускам
Сделать это самостоятельно в домашних условиях очень сложно. Не у всех есть специальные измерительные приборы, чтобы определить электрическое сопротивление жилы или проверить стойкость изоляции к пробою.

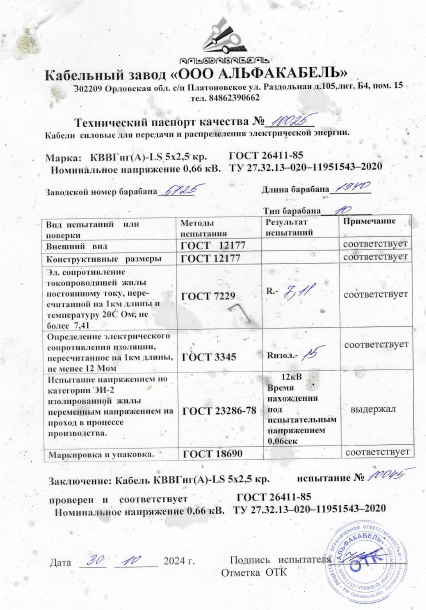

В первую очередь нужно сделать внешний осмотр проводов, чтобы не было видимых повреждений. Также необходимо проверить документы качества на конкретное изделие. Обязательно запросите у поставщика сертификат соответствия техническому регламенту и паспорт качества (протокол испытаний) с указанием допусков.
Рекомендуем сравнить фактическое соответствие изделия с паспортными данными по следующим характеристикам:
- масса кабельной бухты должна совпадать с весом на бирке — недостаточный вес может свидетельствовать о меньшей длине или экономии производителя на материалах;
- размер фактического диаметра провода должен соответствовать ГОСТ 22483-2012;
- измерьте длину кабеля.
Как избежать некачественной продукции
Лучшая рекомендация — покупать товар у официальных дилеров или добросовестных поставщиков. Проверять маркировку на внешней оболочке изделия, этикетке (бирке) и паспорте, сравнивать заявленные характеристики с фактическими.
Что значит термин «толеранс кабеля» в кабельной промышленности
Толеранс — это допустимое отклонение длины готового изделия от заказанной длины. Считается не нарушением, а технологической особенностью производства. Связано это с экономической целесообразностью предприятия сократить количество отходов и максимально использовать имеющееся сырье.
Толеранс заранее согласовывают с заказчиком перед запуском производства, прописывают в технической документации и договоре поставки. Значение может быть от 5 до 10 % в большую или меньшую сторону.
Избыточная длина проводов не опасна, покупатель просто переплатит за лишний метраж. Отрицательный толеранс немного хуже, потому что может не хватить материалов для монтажа на объекте. При заказе обычно рассчитывают длину с запасом, чтобы не столкнуться с ее нехваткой.
Допустима ли отрицательная погрешность по длине или сечению
Отклонение по длине возможно в пределах, установленных стандартом или техническим заданием заказчика на конкретное изделие. Допустимый толеранс может быть как в большую так и меньшую сторону, но обязательно заранее согласован с покупателем.
Занижение сечения токопроводящих жил недопустимо и должно полностью соответствовать требованиям стандарта. Отклонение сечения в меньшую сторону вызывает перегрузку сети, перегрев проводки и может стать причиной пожара.
В случае выявления несоответствия можно обратиться в Роспотребнадзор, органы по сертификации продукции и в суд. Доказать виновность производителя будет сложно, понадобится экспертиза кабельной продукции в лаборатории.
Подводим итоги
Соответствие кабельных изделий заявленным требованиям — гарантия качества и безопасности. На сертифицированном предприятии строго соблюдают нормативы допусков и контролируют производство на всех его этапах. Наличие документов качества с подтверждением соответствия госстандартам свидетельствует о добросовестности производителя.
Большинство описанных проблем можно избежать, если обратиться к надежному поставщику. Наша компания следит за своей репутацией и предлагает сертифицированную кабельно-проводниковую и электротехническую продукцию от ведущих заводов. Оставляйте заявку на сайте, персональный менеджер проконсультирует вас и ответит на вопросы.
